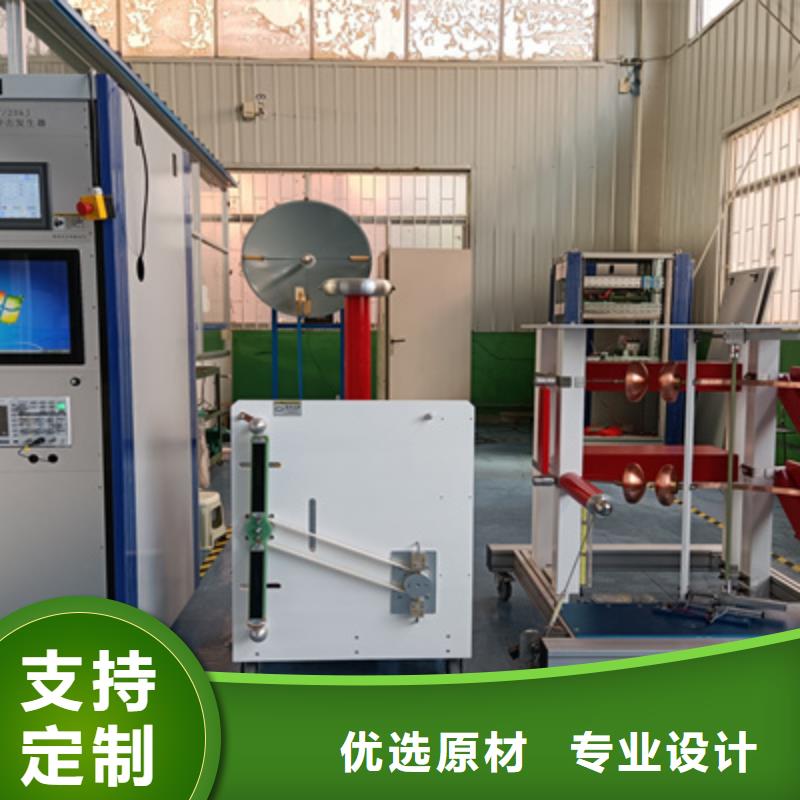

浙江湖州雷电冲击发生器主要部件充电部分(1)采用恒流充电装置；(2)采用油浸式充电变压器，次级电压85kV，额定容量5千伏安；(3)采用2DL-200kV/500mA的高压整流硅堆,反向耐压200kV，平均电流0.5A，高压整流硅堆安装在充电变压器旁：(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；(5)采用双边恒流充电方式；(6)恒流充电装置在10％～额定充电电压范围内，实际充电电压与整定电压偏差不大于±1％，充电电压的不稳定性不大于±1％，充电电压的可调精度为1％；(7)直流电阻分压器，用100kV，400M，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；(8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；2.本体部分(1)主体结构形式采用四柱结构，由4只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成1级，主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定；(2) 本体采用不对称恒流充电方式，恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，每级额定电压100kV；(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等，所有同步放电球均装在封闭的绝缘内，通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F，直流工作电压75kV，电容器电感0.2H，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；(5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；

浙江湖州雷电冲击发生器采用直流电阻分压器测量充电电压，充电电压值由控制器的液晶显示屏实时指示，同时也作为自动充电的反馈信号。5.9 ICM控制器可实现手动控制、自动控制及程序控制。主要测控功能:测量显示量：直流充电电压球距距离状态显示量：充电主电源接触器的合切状态接地装置的投切状态发生器充电电压极性状态 控 制：控制功能具有手动、自动和程序控制功能，各层次功能相对独立。采用可控硅调压方式，具有充电电压反馈测量系统。采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。液晶面板可指示冲击发生器的充电电压及充电过程，精度为1％。可由液晶面板直接输入充电电压和充电时间。具有充电异常保护功能，可自动或手动发出触发设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动响警铃报警保护及联锁：充电过电流保护 充电过电压保护 充电异常保护 试区门开关连锁 接地机构连锁 极性转换连锁 电容击穿保护操作提示：具备各种操作提示画面，当系统出错或操作不当时回弹出相应的提示画面
